Glas wasserstrahlschneiden: Innenkonturen und Schnittkanten sicher planen

Florian Engelhardt

13. Okt.

3 Min. Lesezeit

Das Wichtigste in Kürze

✓ Der Abrasiv-Wasserstrahl schneidet Außenkonturen, Ausschnitte und Durchbrüche in Glas – ohne thermische Wärmeeinflusszone.

✓ Geeignet sind nicht vorgespanntes Flachglas und bestimmte technische Gläser; ESG lässt sich nach dem Vorspannen in der Regel nicht mehr trennen.

✓ Kritisch ist der Anstich bei Innenkonturen: Anstichstrategie und Abstände frühzeitig planen.

✓ Eine wasserstrahlgeschnittene Glaskante ist nicht automatisch eine polierte Sichtkante.

✓ Wirtschaftlich vor allem bei komplexen Geometrien, Einzelteilen, Mustern und kleinen Serien.

Glas wasserstrahlschneiden ermöglicht Außenkonturen, Ausschnitte und Durchbrüche, die sich mit klassischen Ritz- und Brechverfahren nur eingeschränkt herstellen lassen. Bei technischen Glasplatten entscheiden Glasart, Einstechpunkt und gewünschte Kantenqualität über das Ergebnis – diese Anforderungen sollten Sie bereits bei der Konstruktion berücksichtigen.

Das Verfahren arbeitet ohne thermische Wärmeeinflusszone. Glas bleibt jedoch spröde und empfindlich gegenüber punktueller mechanischer Belastung. Für reproduzierbare Zuschnitte sind eine geeignete Auflage, abgestimmte Schnittparameter und eine realistische Qualitätsvorgabe entscheidend. Grundlagen finden Sie auf unserer Seite zum Wasserstrahlschneiden.

Wasserstrahlgeschnittene Glasbauteile mit Innenkonturen und sichtbaren Schnittkanten — Wasserstrahlgeschnittene Glasbauteile mit Innenkonturen und Schnittkanten

Welche Glasarten eignen sich zum Wasserstrahlschneiden?

Für nicht vorgespanntes Flachglas und bestimmte technische Gläser kann Abrasiv-Wasserstrahlschneiden eine geeignete Option sein. Der Wasserstrahl transportiert ein Schneidmittel, das die Glasstruktur entlang der programmierten Kontur abträgt.

Flachglas (nicht vorgespannt) und technische Gläser: je nach Glas eine geeignete Option für den Abrasiv-Wasserstrahl.
Verbundglas: Zwischenschichten wie Folien oder Klebeverbunde können sich am Anstich und an der Schnittkante anders verhalten als die Glasschichten – ein Probeschnitt am Originalmaterial ist häufig sinnvoll.
Einscheibensicherheitsglas (ESG): lässt sich nach dem thermischen Vorspannen in der Regel nicht mehr durchtrennen, ohne zu zerbrechen. Ausschnitte und Bohrungen müssen vor dem Vorspannprozess geplant und ausgeführt werden.

Innenkonturen und Anstichpunkte bei Glas richtig planen

Ein Außenkonturschnitt lässt sich häufig außerhalb des späteren Fertigteils beginnen. Bei einer Innenkontur muss der Strahl zunächst eine Öffnung erzeugen. Gerade dieser Anstich ist bei Glas kritisch: Zu hohe lokale Belastungen können Abplatzungen oder Risse auslösen.

Für anspruchsvolle Konturen sollten Sie vorsehen:

geeignete Anstichstrategien
gegebenenfalls einen vorbereiteten Startpunkt
ausreichend Abstand zwischen Durchbrüchen und Außenkanten
eine möglichst gleichmäßige Werkstückauflage – sie reduziert Schwingungen und ungünstige Belastungen beim Durchtrennen

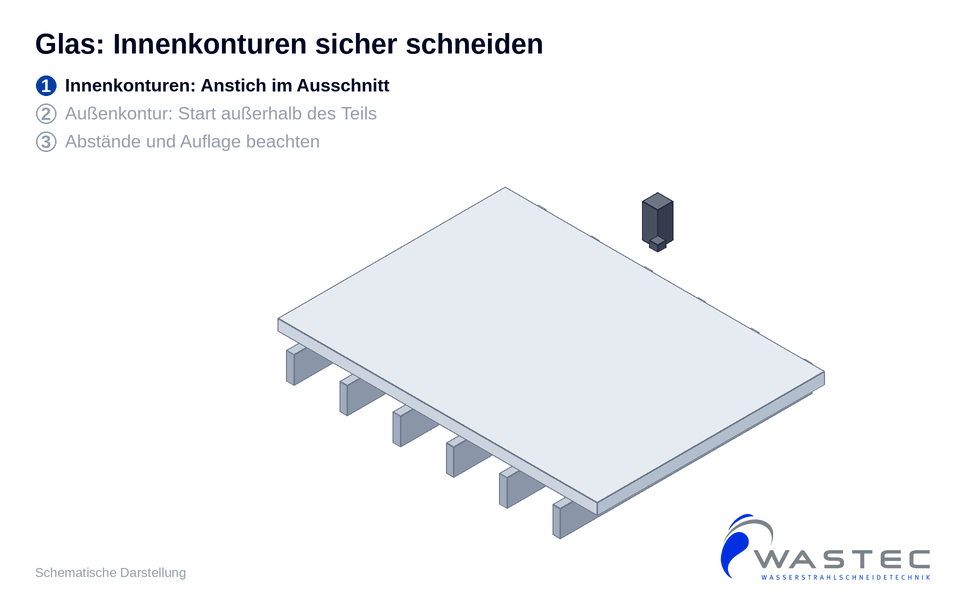

Animation: Aus einer Glasplatte auf einer Leistenauflage werden zuerst ein Fenster und eine Bohrung mit Anstich im Ausschnitt geschnitten, danach die Außenkontur mit Start außerhalb des Fertigteils; anschließend werden der Abstand zwischen Durchbruch und Außenkante und die gleichmäßige Auflage hervorgehoben — Animation: Innenkonturen mit Anstich im Ausschnitt, Außenkontur mit Start außerhalb des Fertigteils (schematisch)

Praxistipp: Die erforderlichen Mindestabstände hängen von Dicke, Glasart und Geometrie ab – pauschale Werte sind deshalb wenig hilfreich. Stimmen Sie besonders schmale Stege und spitze Innenecken frühzeitig mit der Fertigung ab.

Schnittkanten und Schnittqualität: Was ist realistisch?

Eine wasserstrahlgeschnittene Glaskante ist nicht automatisch eine polierte Sichtkante. Je nach Material, Vorschub und Schnittführung können auftreten:

matte Schnittflächen
feine Strahlspuren
kleine Ausbrüche

Welche Qualität zulässig ist, sollte sich aus der späteren Funktion des Bauteils ergeben. Für verdeckte Montagekanten genügt möglicherweise ein funktionaler Zuschnitt. Sichtkanten, Dichtflächen oder mechanisch beanspruchte Bereiche können dagegen eine zusätzliche Kantenbearbeitung erfordern.

Die allgemeinen Qualitätsstufen beim Wasserstrahlschneiden helfen bei der Einordnung, ersetzen aber keine Bemusterung am konkreten Glas. Auch Maßtoleranzen sind nicht pauschal übertragbar: Glasdicke, Kontur, Schnittqualität und Materialzustand bestimmen gemeinsam, was erreichbar ist. Entscheidend ist die Freigabe anhand Ihrer Zeichnung.

Wann ist Glas wasserstrahlschneiden wirtschaftlich?

Bei einfachen geraden Scheiben ist konventionelles Glasschneiden oft die schnellere und wirtschaftlichere Lösung. Seine Stärke spielt der Wasserstrahl aus bei:

gekrümmten Außenkonturen
mehreren Innenausschnitten
individuellen technischen Geometrien – besonders bei Einzelteilen, Mustern und kleinen Serien

Praxistipp: Bei unbekanntem Material oder empfindlichen Verbundaufbauten empfiehlt sich eine Schneidbarkeitsprüfung. WASTEC bietet dafür einen individuellen Testschnitt mit Rückmeldung zur Machbarkeit an – so lassen sich Risiken vor der eigentlichen Fertigung besser einschätzen.

Diese Angaben brauchen wir für Ihre Anfrage

genaue Glasbezeichnung
Materialstärke
Abmessungen
Stückzahl
geforderte Schnittkantenqualität
DXF- oder STEP-Datei – erleichtert die Prüfung der Konturen und die Abstimmung möglicher Anstichpunkte

Fazit: Glas wasserstrahlschneiden gezielt einsetzen

Glas wasserstrahlschneiden ist vor allem dort sinnvoll, wo komplexe Geometrien ohne Wärmeeintrag benötigt werden. Für eine sichere Planung müssen Glasart, Anstich, Stegbreiten und gewünschte Kantenqualität zusammen betrachtet werden.
